Čo robí jednoskrutkový rotor v progresívnom dutinovom čerpadle

A jednoskrutkový rotor je špirálový hriadeľový komponent, ktorý sa otáča vo vnútri zodpovedajúceho statora na pohyb tekutiny alebo polotuhého materiálu cez čerpadlo s progresívnou dutinou, alebo ktorý tlačí a taví plastový materiál dopredu vo vnútri valca extrudéra. Jeho hlavná funkcia je priamočiara: keď sa rotor otáča, špirálová drážka vytvára utesnenú dutinu proti okolitej stene a táto dutina postupuje pozdĺž osi a unáša so sebou materiál stabilným, nízko pulzujúcim prietokom. Toto je priama odpoveď na to, čo diel robí, a všetko nižšie vysvetľuje, ako funguje, prečo sa nosí a ako si ho správne vybrať a udržiavať.

V čerpacích aplikáciách rotor spolupracuje s a stator pre progresívne dutinové čerpadlá elastomérom vystlaná manžeta, ktorá poskytuje tesniaci povrch. Pri extrúznych aplikáciách funguje rovnaká špirálová geometria oproti stene kovového valca namiesto gumeného statora. Oba systémy sa spoliehajú na rovnaký základný princíp: rotujúca špirálová geometria premieňajúca rotačnú energiu na stabilný axiálny posun materiálu.

Prehľad produktu a štrukturálny dizajn

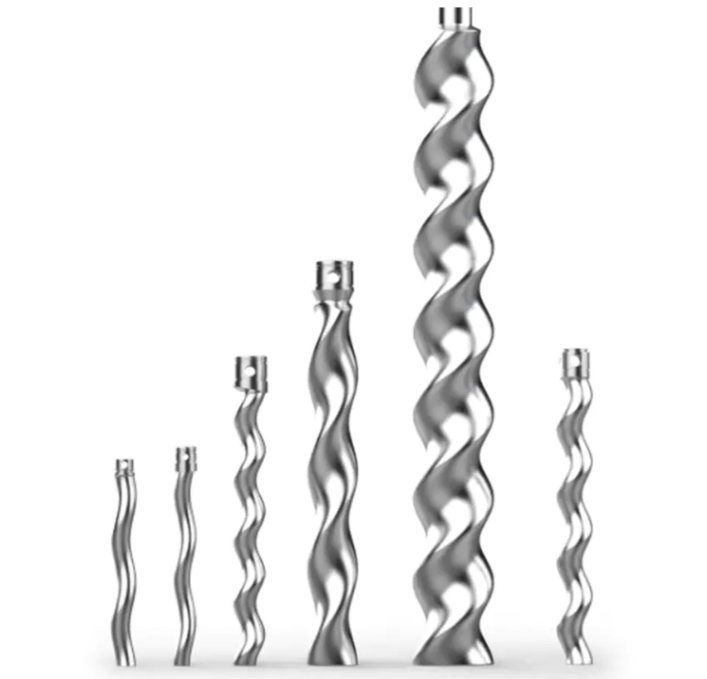

Nižšie uvedená fotografia zobrazuje súpravu jednoskrutkových rotorov rôznych dĺžok a profilov stúpania, ktoré ilustrujú, ako je rovnaký základný špirálový dizajn prispôsobený pre rôzne prietokové kapacity a veľkosti aplikácií, od kompaktných dávkovacích jednotiek až po dlhšie rotory používané pri prenose vyšších objemov.

Každý rotor je definovaný malým počtom geometrických parametrov, ktoré určujú jeho výkon: vonkajší priemer špirály, stúpanie (axiálna dĺžka jednej celej špirálovej otáčky), excentricita (posun medzi osou rotora a geometrickou osou) a hĺbka drážky. Izometrický diagram uvedený nižšie označuje tieto parametre na zjednodušenom modeli rotora, aby sa zjednodušila terminológia pri čítaní technického výkresu alebo katalógu náhradných dielov.

Pochopenie týchto parametrov je dôležité, pretože zmena ktoréhokoľvek z nich posunie charakteristiky prúdenia rotora, jeho profil v šmyku a vzor opotrebovania. Kratšia rozteč s menšou hĺbkou drážky zvyčajne vyhovuje úlohám s vyšším tlakom a nižším prietokom, zatiaľ čo dlhšia rozteč s hlbšou drážkou uprednostňuje jemnejšiu manipuláciu s materiálmi citlivými na strih, ako sú potravinárske výrobky. Toto je dôvod príznaky jednoskrutkového rotora predčasného opotrebenia často súvisí skôr s nesúladom medzi pôvodnou geometriou a zmeneným prevádzkovým stavom, než s chybou v samotnej časti.

Ako sa počas prevádzky vyvíja opotrebovanie rotora

Vo vnútri plastového extrudéra tlačí jednozávitovkový rotor surový materiál dopredu a vytvára teplo prostredníctvom trenia, keď materiál prechádza cez medzeru medzi špirálovou drážkou a vnútornou stenou valca. Ako sa skrutka otáča, pôsobí šmykovou silou a tlakom na materiál, postupne ho zmäkčuje a rovnomerne premiešava, než sa zatlačí smerom k matrici a vytlačí do hotového tvaru. Rýchlosť skrutky, teplota valca a tlak v systéme priamo ovplyvňujú, ako efektívne tento proces prebieha, a rovnako ovplyvňujú, ako rýchlo sa opotrebováva povrch rotora.

Vo vysokoteplotnom pracovnom prostredí opotrebenie rotora vo všeobecnosti pochádza zo štyroch prekrývajúcich sa zdrojov. Po prvé, zvýšená teplota zmäkčuje samotný materiál rotora, zintenzívňuje trenie o stenu valca a spôsobuje tepelné opotrebovanie. Po druhé, relatívny pohyb medzi rotorom a valcom, materiálom a inými kontaktnými povrchmi počas otáčania spôsobuje bežné mechanické opotrebovanie v priebehu času. Po tretie, nečistoty ako prísady alebo zvyšková vlhkosť v spracovávanom materiáli môžu korodovať povrch rotora a urýchliť degradáciu. Po štvrté, vlastná geometria rotora, výber materiálu a presnosť výroby ovplyvňujú jeho odolnosť voči všetkým vyššie uvedeným od začiatku.

Vodorovný stĺpcový graf nižšie predstavuje všeobecné, názorné porovnanie toho, ako silne každý z týchto štyroch faktorov typicky prispieva k celkovému opotrebovaniu rotora pri trvalej prevádzke pri vysokej teplote. Je určený skôr ako koncepčná príručka než nameraná štatistika z akejkoľvek jednotlivej inštalácie, pretože skutočné proporcie opotrebovania sa líšia podľa materiálu, rýchlosti a histórie údržby. Napriek tomu je relatívne usporiadanie v súlade s bežnými skúsenosťami v teréne: tepelné a mechanické opotrebenie má tendenciu dominovať, zatiaľ čo korozívne faktory a faktory súvisiace s dizajnom pôsobia skôr ako prispievajúce než primárne príčiny. Rozpoznanie toho, ktorý faktor je v danom systéme najaktívnejší, pomáha určiť, či je prioritnou opravou upgrade náteru, zlepšenie chladenia alebo kontrola geometrie.

Výber materiálu a nátery odolné voči opotrebovaniu

Kontrola opotrebovania na jednom skrutkovom rotore začína výberom materiálu. Zliatinové ocele alebo špeciálne zliatiny odolné voči vysokej teplote, opotrebeniu a korózii sú štandardným východiskovým bodom pre rotory, u ktorých sa očakáva nepretržitý chod v náročných podmienkach. Okrem sypkého materiálu hrá povrchová úprava rovnako dôležitú úlohu pri predlžovaní životnosti.

Povrchové nátery

Aplikácia povlakov odolných voči opotrebeniu, ako je karbid volfrámu alebo nitrid kremíka, na povrch rotora zvyšuje tvrdosť povrchu a zlepšuje odolnosť voči mechanickému aj tepelnému opotrebovaniu, čo je obzvlášť cenné v nepretržitých vytlačovacích linkách.

Optimalizácia geometrie

Optimalizácia geometrických parametrov, ako je uhol skrutkovice, stúpanie a hĺbka drážky, znižuje, ako dlho materiál sedí v kontakte s povrchom rotora a znižuje šmykovú silu v ktoromkoľvek bode, čo následne znižuje lokalizovanú koncentráciu opotrebovania.

Vylepšenie chladiaceho systému

Posilnenie chladiaceho systému pomáha zaistiť efektívne chladenie rotora a valca počas vysokoteplotnej prevádzky, udržiavanie pracovnej teploty v stabilnom rozsahu a dlhodobé zníženie tepelného opotrebenia.

Radarová tabuľka nižšie porovnáva štyri prístupy k návrhu rotora v piatich výkonnostných dimenziách v relatívnej mierke a ponúka koncepčný rámec na vyhodnotenie príslušenstvo skrutkového čerpadla a možnosti modernizácie rotora namiesto správy o akomkoľvek jednotlivom testovanom produkte. Ukazuje, že potiahnutý rotor s optimalizovanou geometriou má vo všeobecnosti vyššiu odolnosť proti opotrebovaniu a životnosť, zatiaľ čo štandardný nepotiahnutý rotor zostáva rozumnou voľbou pre aplikácie s ľahším zaťažením alebo prerušované aplikácie. Čítanie naprieč piatimi osami spolu, namiesto akéhokoľvek samostatného bodu, poskytuje najjasnejší obraz o tom, kde daný dizajn zamieňa jednu výhodu za druhú. Tento druh porovnania je najužitočnejší na začiatku procesu špecifikácie, pred dokončením párovania rotora a statora pre konkrétnu úlohu.

Priemyselné aplikácie jednoskrutkových rotorov

Jednozávitovkové rotory a čerpadlá postavené okolo nich sa používajú v širokej škále priemyselných odvetví, pretože základný princíp špirálového výtlaku zvláda široké spektrum viskozít a typov materiálov s relatívne nízkym strihom v porovnaní s inými technológiami čerpadiel. A vertikálne skrutkové čerpadlo konfigurácia sa často volí tam, kde je priestor na podlahe obmedzený alebo kde gravitačné napájanie zjednodušuje nakladanie, zatiaľ čo horizontálne konfigurácie zostávajú bežné v spojitých výrobných linkách.

• Ekologické čistiarne vody používajú skrutkové čerpadlá na spoľahlivé premiestňovanie kalu a upravenej vody pri nízkej pulzácii
• A skrutkové čerpadlo na odpadovú vodu konfigurácia zvláda komunálne a priemyselné odpadové vody obsahujúce pevné látky bez nadmerného upchávania
• A kalové skrutkové čerpadlo je bežne špecifikovaný na prenos odvodneného alebo zahusteného kalu v čistiarňach
• A potravinové skrutkové čerpadlo variant, vyrobený z potravinárskych materiálov a povrchových úprav, jemne prenáša viskózne alebo častice obsahujúce potravinárske výrobky
• Procesy v chemickom, papierenskom a celulózovom, petrochemickom a energetickom sektore sa spoliehajú na rovnaký princíp rotora a statora pre konzistentné dávkovanie a prenos

Ako a výrobca skrutkových čerpadiel dodáva obe kompletné jednozávitovkové čerpadlá a individuálne náhradné diely pre progresívne dutinové čerpadlá , prispôsobenie materiálu rotora a povlaku konkrétnemu odvetviu je rutinnou súčasťou procesu špecifikácie, pretože rotor vhodný na použitie s abrazívnym kalom nie je automaticky tou správnou voľbou pre prenos potravinárskych výrobkov.

Táto ilustrácia odzrkadľuje všeobecný model pozorovaný v procesných odvetviach: aplikácie zahŕňajúce abrazívne tuhé látky, ako je prenos kalu a chemické alebo petrochemické zaťaženie, kladú väčšie požiadavky na odolnosť rotora proti opotrebovaniu ako šetrnejšie aplikácie, ako je prenos potravinárskych produktov alebo manipulácia s čistou vodou. To je presne dôvod, prečo by výber materiálu rotora a povlaku mal byť vždy prispôsobený konkrétnej prevádzke a nie ako univerzálne rozhodnutie, a preto má konzultácia s dodávateľom čerpadla počas špecifikácie tendenciu zabrániť neskoršiemu predčasnému opotrebovaniu.

Prevádzkové postupy, ktoré predlžujú životnosť rotora

Okrem výberu materiálu a povlaku má každodenná prevádzková disciplína merateľný vplyv na to, ako dlho vydrží jediný skrutkový rotor v prevádzke. Nasledujúce postupy sú všeobecne uznávané v priemysle progresívnych dutinových čerpadiel a extrúzií ako účinné spôsoby spomalenia progresie opotrebovania.

1. Prevádzkujte extrudér alebo čerpadlo striktne podľa predpísaných postupov, vyhýbajte sa preťaženiu a častým, zbytočným cyklom štart-stop
2. Naplánujte si pravidelné kontroly údržby na posúdenie opotrebovania rotora a valca alebo statora a vymeňte silne opotrebované komponenty skôr, ako ovplyvnia následnú kvalitu
3. Pravidelne čistite rotor a jeho kryt, aby ste odstránili prichytené nečistoty a zvyšky, ktoré by inak mohli urýchliť korozívne opotrebovanie
4. Aplikujte vhodné mazanie na kontaktnú plochu medzi rotorom a skriňou, aby ste znížili opotrebenie spôsobené trením
5. Udržujte konzistentnú kvalitu surovín, vyhýbajte sa surovinám s nadmernými nečistotami alebo nerovnomernou veľkosťou častíc, ktoré zvyšujú abrazívne opotrebovanie
6. Presne ovládajte systém vykurovania a chladenia, aby ste sa vyhli nadmerným teplotným výkyvom, ktoré namáhajú materiál rotora

Čiarový graf nižšie vo všeobecnosti ilustruje, ako dôsledné postupy údržby majú tendenciu ovplyvňovať kumulatívne opotrebovanie rotora počas dlhšieho prevádzkového obdobia v porovnaní s minimálnou alebo nepravidelnou údržbou. Prezentuje sa skôr ako koncepčný trend než namerané údaje z konkrétnej jednotky, pretože skutočné krivky opotrebovania do veľkej miery závisia od abrazivity materiálu, regulácie teploty a pracovného cyklu. Napriek tomu zväčšujúca sa medzera medzi týmito dvoma líniami v priebehu času odráža vzorec bežne uvádzaný v celom odvetví: rozdiely v opotrebení v počiatočnom štádiu sú malé, ale čím dlhšie zostáva nedostatočne udržiavaný rotor v nepretržitej prevádzke, výrazne sa zväčšujú. Toto je jeden z najjasnejších argumentov pre začlenenie plánu rutinnej kontroly do akéhokoľvek plánu údržby čerpadla alebo výlisku namiesto toho, aby ste reagovali až po výskyte poruchy. Zariadenia, ktoré sledujú trendy opotrebovania v priebehu času, majú vo všeobecnosti lepšiu pozíciu na to, aby proaktívne plánovali výmenu rotora, než aby zažívali neplánované prestoje.

O spoločnosti Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co, Ltd sa nachádza na ulici Xintai č. 36, zóna hospodárskeho a technologického rozvoja Jingjiang, provincia Jiangsu. Spoločnosť sa zaoberá výrobou, predajom a popredajným servisom jednozávitovkových čerpadiel a náhradných dielov jednozávitovkových čerpadiel s inžinierskym tímom, ktorý má skúsenosti s návrhom, výrobou a kontrolou kompletných súprav závitovkových čerpadiel.

Jednozávitovkové čerpadlá Meijia obsahujú kompletný konštrukčný rad, rôzne možnosti konfigurácie a kompletné špecifikácie vhodné pre aplikácie zamerané na odolnosť. Používajú sa v rámci environmentálnej úpravy vôd, chemického spracovania, výroby papiera a celulózy, potravinárskeho a farmaceutického, petrochemického a energetického sektora. Ako a výrobca skrutkových čerpadiel , Meijia Pump Industry tiež dodáva univerzálne príslušenstvo kompatibilné so širokou škálou jednozávitovkových čerpacích systémov, podporované výrobnou kapacitou a technickými skúsenosťami, ktoré majú zabezpečiť stabilný výkon pre jej produkty.

Popredajné servisné stredisko spoločnosti udržiava tím technikov, ktorí sú k dispozícii na podporu zákazníkov s technickou kontrolou po inštalácii. Počas dlhodobého porovnania v rôznych prostrediach a pracovných podmienkach používatelia uviedli, že produkty s jednoduchým skrutkovým čerpadlom Meijia rok čo rok spoľahlivo fungujú. Odvetvie čerpadiel Jingjiang Meijia víta návštevy a technickú výmenu od partnerov z celého odvetvia.

Často kladené otázky

Otázka 1: Čo spôsobuje predčasné opotrebovanie rotora s jednou skrutkou?

Predčasné opotrebovanie je zvyčajne spôsobené kombináciou vysokej prevádzkovej teploty, mechanického trenia o valec alebo stator, nečistôt v spracovávanom materiáli a geometrie alebo povlaku nesúladu so špecifickým zaťažením.

Q2: Ako zistím, či je potrebné vymeniť rotor s jednou skrutkou?

Bežné indikátory zahŕňajú znížený prietok, zvýšený hluk alebo vibrácie počas prevádzky, nekonzistentné údaje o tlaku a viditeľné jamky alebo ryhy na povrchu počas bežnej kontroly.

Q3: Môže byť rovnaký dizajn rotora použitý pre potravinárske a kanalizačné aplikácie?

Vo všeobecnosti nie bez úpravy; rotor potravinárskeho skrutkového čerpadla vyžaduje potravinárske materiály a povrchové úpravy, zatiaľ čo rotor skrutkového čerpadla na odpadovú vodu alebo kal je typicky špecifikovaný s rôznymi povlakmi a geometriou vhodnou pre abrazívne pevné látky.

Q4: Ako často by sa mal kontrolovať rotor s jednou skrutkou?

Frekvencia kontrol závisí od náročnosti prevádzky, ale odporúčajú sa rutinné vizuálne a rozmerové kontroly počas plánovaných intervalov údržby, aby sa zachytili trendy opotrebovania skôr, ako ovplyvnia kvalitu výstupu.

Q5: Sú náhradné diely čerpadla s jedným závitom zameniteľné medzi značkami?

Rozmerová kompatibilita sa líši podľa výrobcu, takže náhradné diely pre čerpadlá s progresívnou dutinou, vrátane rotorov a statorov, by mali byť prispôsobené špecifikácii pôvodného čerpadla alebo potvrdené dodávateľom pred objednávkou.
